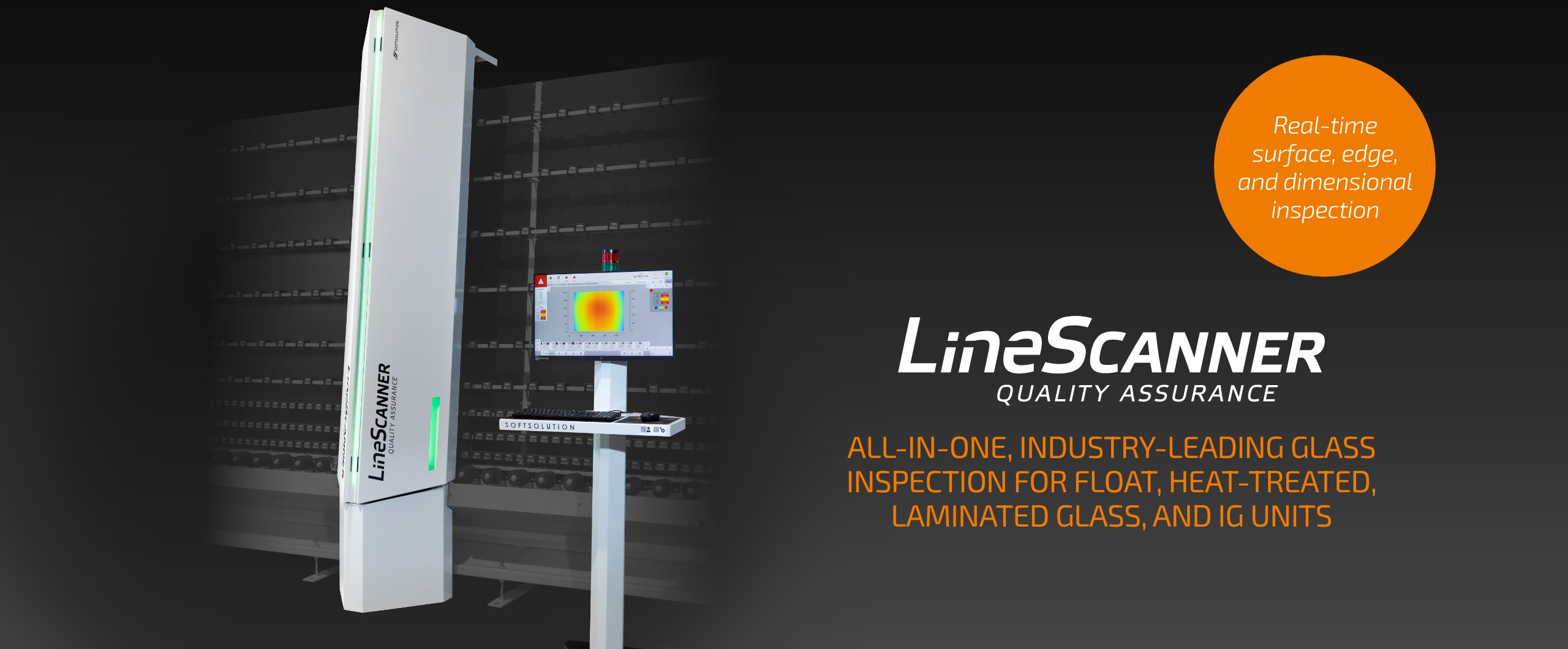

LineScanner
Hochpräzise Scantechnologie für die Qualitätsprüfung von Glas
Der LineScanner ist die Lösung für alle Qualitätsprüfungen transparenter Flachglasprodukte wie einzelne Glasscheiben, Isolierglas, Fahrzeugglas, bearbeitetes Glas, Polycarbonat oder Folie. Der LineScanner prüft Ihre Produkte mit höchster Präzision auf sämtliche Qualitäts- und Maßfehler. Seine Flexibilität sowie die einfache Bedienung und Installation ermöglichen eine schnelle und unkomplizierte Inbetriebnahme bei minimalem Platzbedarf.
Gerade in der Glasindustrie wird es zunehmend wichtiger, den hohen Anforderungen von Kunden und Partnern gerecht zu werden. Softsolution beschäftigt sich seit Jahren mit der komplexen Aufgabe, die Qualitätsbewertung von Flachglas zu überprüfen. Deshalb haben wir einen Scanner entwickelt, der auch Ihr Geschäft revolutionieren wird!
// NEUE FUNKTION

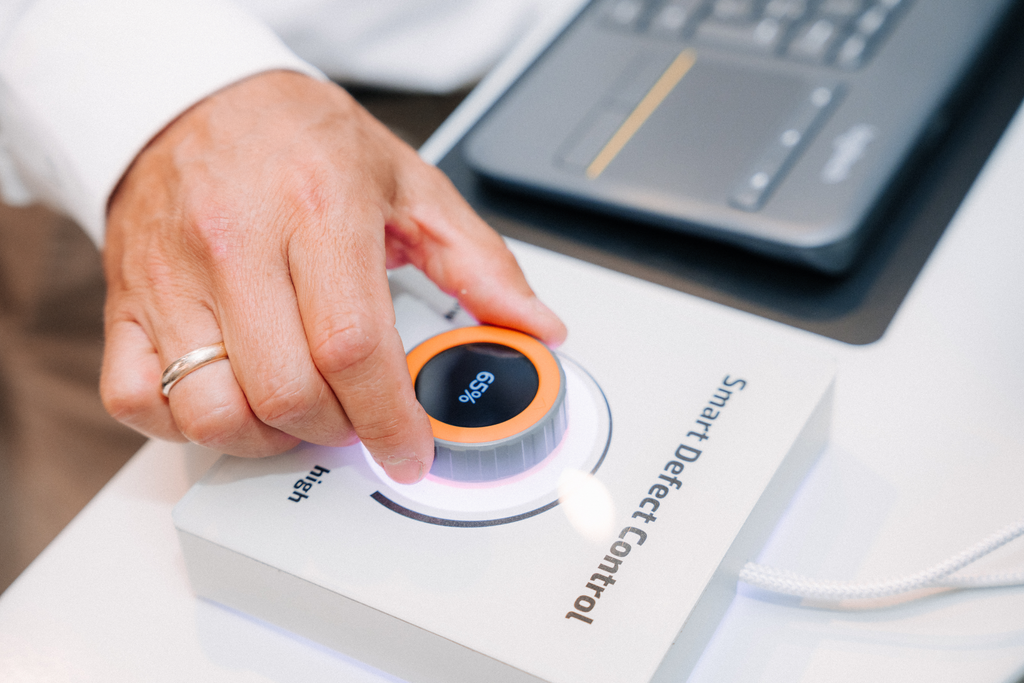

Smart Defect Control – Sehen Sie, was zählt
Empfindlichkeit schneller, einfacher und präziser einstellen – direkt am LineScanner.
Die KI weist jedem erkannten Fehler einen Sichtbarkeitswert zu. Mit einem einzigen Regler bestimmt der Bediener, welche Fehler angezeigt werden – von deutlich sichtbaren Fehlern bis hin zu feinsten Unregelmäßigkeiten.
Smart Defect Control macht die Qualitätsanpassung so einfach wie das Drehen an einem einzigen Regler.
LineScanner. IN AKTION
Scrollen Sie nach unten für weitere Details:
Entwickelt in Waidhofen/Ybbs, produziert Softsolution einzigartige LineScanner-Systeme auf höchstem technischem Niveau. Dank langjähriger Expertise und Erfahrung in der Glasindustrie sowie über 1.000 Installationen weltweit garantiert Softsolution die besten Systeme zur Glasm Fehlerprüfung auf dem Markt. Unsere LineScanner hilft Ihnen, Ihren Kunden gleichbleibende Qualität zu liefern und die Reklamationsquoten zu senken.
FEHLERZUWEISUNG MIT KI
Künstliche Intelligenz verbessert herkömmliche automatische Methoden, einschließlich der Fehlerkategorisierung in der LineScanner-Software. Unser System lernt aus Fehlern und verbessert kontinuierlich die Auswertung. Falsche Qualitätsausschüsse werden reduziert.
In der Praxis kommt es vor, dass die Bediener an der Linie eine Softwareentscheidung anders beurteilen. Die Software nimmt diese Änderung auf und berücksichtigt sie bei zukünftigen Auswertungen. Der LineScanner lernt von den Rückmeldungen der Benutzer und passt sein Kategorisierungsverhalten kontinuierlich an.
IN DIE ZUKUNFT INVESTIEREN
Manuelle Prüfung der Glasqualität ist nicht mehr zeitgemäß!
Dank der einzigartigen parallelen Lichttechnologie kann der LineScanner mit derselben Einrichtung sowohl einzelne Glasscheiben als auch fertige Isolierglaselemente horizontal und vertikal prüfen. Ein automatisches Glasfehlerprüfsystem, das sich durch maximale Flexibilität und eine besonders einfache Bedienung auszeichnet.
Der LineScanner prüft flache Glasprodukte auf optische Fehler wie Kratzer, Einschlüsse, Kantenausbrüche, Siebdruck und Streifen sowie auf Maßfehler hinsichtlich der Gesamtabmessungen, des Bohrungsdurchmessers und der Bohrungsposition. Glasdicke, Beschichtungsseite und Elementaufbau können schnell und einfach geprüft werden. Dank speziell entwickelter Glas-Encoder lassen sich Position und Größe der Fehler optimal darstellen.
Technologische Vorteile
- Auflösungen von bis zu 200 dpi und 16-Bit-Technologie ermöglichen ein hochpräzises Scanbild des geprüften Objekts
- Eine Inspektion aller Bereiche des jeweiligen Objekts mit 90° führt zu stabilen und reproduzierbaren Ergebnissen
- Die bewährte Hochgeschwindigkeits- und Hochauflösungstechnologie basiert auf Scan-Modulen und einer optimierten Parallellichtquelle mit LED.
// NEUE FUNKTION –
Intelligente Automatisierung für zuverlässige Inspektionen
Bei der Hochleistungs-Glasinspektion geht es um mehr als nur präzise Messungen. Konsistente Ergebnisse hängen ebenso von einer effizienten Wartung und stabilen Betriebsbedingungen ab. Mit Auto Lowering und Auto Clean erweitert der LineScanner die Automatisierung über die Inspektion hinaus – für eine vereinfachte routinemäßige Wartung und gleichzeitig zuverlässige Inspektionsleistung.
Automatisches Absenken – automatisierter Systemzugriff
Automatisches Absenken positioniert den LineScanner automatisch für die Reinigung und Wartung, reduziert den manuellen Handhabungsaufwand und macht routinemäßige Servicearbeiten schneller und komfortabler.
Auto Clean – konstante Prüfbedingungen
Saubere optische Komponenten sind für zuverlässige Messungen unerlässlich. Automatische Reinigung automatisiert die regelmäßige Reinigung relevanter Komponenten und trägt so dazu bei, konstante Bedingungen aufrechtzuerhalten und den routinemäßigen Bedienaufwand zu reduzieren.
Automatisierung, die die Produktion unterstützt
Durch die Automatisierung wiederkehrender Wartungsaufgaben tragen Auto Lowering und Auto Clean dazu bei, manuelle Eingriffe zu reduzieren, die Systempflege zu vereinfachen und einen stabilen Betrieb zu unterstützen.
Weniger Routinearbeit. Konstantere Leistung. Höhere betriebliche Effizienz.
Automatisches Absenken. Automatische Reinigung.
Intelligente Automatisierung für die tägliche Produktion.
AUTOMATisierte Glasqualitätsprüfung mit dem LineScanner All-in-One-System
Oberflächen- und Kantenqualität
Qualitätskontrolle auf höchstem Niveau
Die Glasqualitäts- und Kantenprüfung erkennt eine Vielzahl von sichtbaren Fehlern. Diese reichen von Kratzern und Einschlüssen über Beschichtungsfehler bis hin zu Kantenfehlern (z.B. Chips). Jeder erfasste Fehler wird kategorisiert und mit benutzerdefinierten Qualitätseinstellungen bewertet. Die einfache Einstellung der Empfindlichkeit ist für ein solches Qualitätsprüfungsinstrument von entscheidender Bedeutung. Der LineScanner bietet in dieser Hinsicht die optimale Lösung.
Dimensionskontrolle
Erleben Sie die neue Qualität der Scantechnologie
Die Anforderungen an eine präzise Größenkontrolle steigen ständig und sind bei einem Material wie Glas besonders wichtig. Der LineScanner prüft Maßtoleranzen inline während des Produktionsprozesses - ohne Beeinträchtigung der Taktzeit. Anhand von Außenkonturen, Innenkonturen und Randausschnitten prüft die Maßkontrolle auch Bohrungen auf Parameter wie Position und Durchmesser. Die telezentrische Bildaufnahme des LineScanners macht die präzise Messung erst möglich und ist eine physikalische Grundvoraussetzung.
Spezielle Qualitätsprüfungen
Ein Produkt mit einer breiten Palette von Anwendungen
Der LineScanner macht auch vor einzigartigen Herausforderungen nicht halt. Kundenanforderungen führen dieses Produkt zu neuen Möglichkeiten. Speziell für die Automobilindustrie entwickelt, ist die Qualitätsprüfung von Logos heute Standard.
- Überprüfung auf korrektes Logo
- Position und Rotation des Logos
- Fehlende Teile innerhalb eines Logos
- Druckstärke
- Detailfehler in Grafiken
- Fehler beim Siebdruck
- Richtige Siebdruckposition
- Dicke des Glases
- Elementaufbau von Isolierglaseinheiten
Vorspannqualität
Neu: Prüfung von Anisotropie/Isotropie und Kantenmembranspannung
Eine lückenlose Dokumentation der Glasqualität ist unerlässlich. Ein unkontrollierter Betrieb der Vorspannanlage bedeutet schwankende Qualitäten im Vorspannprozess. Der LineScanner liefert dieses Feedback, indem er den Bedienern des Vorspannofens Echtzeitdaten anzeigt. Die Überprüfung auf Anisotropien in Kombination mit dem Wärmebild und die Bestimmung der Randmembranspannung jeder gefertigten Scheibe machen den LineScanner einzigartig.
Der LineScanner am Härteofen prüft für jedes Glas die folgenden Parameter in einem einzigen Scanvorgang mit minimalem Platzbedarf:
- Isotropie/Anisotropie-Wert [%]
- Kantenmembranspannung [MPa] [MPa]
- Glasqualität (Kratzer, Einschlüsse, Verschmutzungen, Beschichtungsfehler usw.)
- Kantenqualitätskontrolle (Ausmuschelungen)
- Glasdimension (Bohrlochpositionen, Bohrlochdurchmesser, Eckausschnitte, Randausschnitte usw.)
- Qualität des Siebdrucks (Pinholes, Siebdruckposition)
- Position und Qualität des Logos (Bild-im-Bild-Vergleich)
- Data Matrix Interpretation
Management Konsole
Die brandneue LineScanner Management Konsole bietet Prozessoren eine Online-Übersicht über den aktuellen Stand sämtlicher Scanner in der Produktion und integriert damit die Scanner in die umfassende Automatisierung und Workflow-Steuerung. Dieses Software-Tool erfasst die Qualität und Quantität der produzierten und gescannten Slices pro Linie und liefert eine schnelle Übersicht aller in Betrieb befindlichen Scanner.
Die LineScanner Management Console stellt dem Anwender somit die wichtigsten Daten (Status des Systems, Serviceanforderungen - auch vorausschauend - sowie aktuelle Produktionszahlen mit entsprechenden Qualitätsergebnissen) in Echtzeit zur Verfügung. Eine lückenlose Dokumentation der Glasqualität ist unerlässlich und wird dank IoT und Industrie 4.0 in Zukunft noch einfacher sein.
Wir haben eine neue Funktion hinzugefügt, mit der Sie Alarme/Benachrichtigungen definieren können. Wenn die Produktionsmenge oder -qualität Grenzwerte überschreitet, werden die Mitarbeiter automatisch sofort benachrichtigt.
Archiv-Datenbank
Speichern und Analysieren von Daten leicht gemacht. Dank des Archivs können gescannte Gläser schnell und einfach in einer MySQL-Datenbank gespeichert und archiviert werden. Alle Arbeitsabläufe, Qualitätseinstellungen und jedes einzelne Detail eines Glases werden dokumentiert und archiviert. Darüber hinaus stehen alle notwendigen Daten für spätere Auswertungen zur Verfügung.
Der Standort Die LineScanner-Archivsoftware ist eine unabhängige Anwendung für die Suche nach bestimmten Gläsern in der Datenbank (nach Kunde, Barcode, Auftragsnummer, Artikelnummer usw.) und deren anschließende Visualisierung.
Linescanner Merkmale
16-Bit-Technologie
Seit Anfang 2016 sind die LineScanner von Softsolution standardmäßig mit 16-Bit-Technologie ausgestattet. Diese innovative Technologie ermöglicht es, deutlich mehr Graustufen (65536 statt 256) als bisher zu nutzen. Insbesondere bei dunklen Gläsern (ab 15% Lichtdurchlässigkeit) lassen sich damit Fehler noch besser erkennen, so dass es nicht mehr notwendig ist, unterschiedliche Bewertungskriterien für verschiedene Transparenzgrade des Glases zu definieren. Nicht nur die Installation des LineScanners wurde für den Bediener deutlich vereinfacht, sondern auch die Wartung - Qualitätseinbußen durch Staub in der Arbeitsumgebung gehören der Vergangenheit an.
Einstellung der Sensibilität
Verschiedene Glastypen haben unterschiedliche Qualitätsanforderungen. Ausgehend davon wurde der LineScanner mit einer neuen technischen Funktion ausgestattet - der Empfindlichkeitseinstellung. Hier werden über Schieberegler individuelle Qualitätseinstellungen gespeichert, die dann als neues Qualitätsmerkmal herangezogen werden. Mit der neuen Funktion lässt sich sehr einfach festlegen, welche Defekte mit Hilfe des LineScanners für den Bediener sichtbar gemacht werden sollen und welche nicht. Mit dieser revolutionären Neuentwicklung ist der LineScanner jetzt so einfach zu bedienen wie ein Smartphone.
Glassdurchbiegung
Diese Technologie kann zunächst nur für vertikale Produktionslinien eingesetzt werden. Die Gesamtbiegung wird in diesem Fall in einer bestimmten, konfigurierbaren Höhe des Glases geprüft. Diese Funktion von Softsolution setzt völlig neue Maßstäbe, da gebogenes Glas in einer vollautomatischen Isolierglas-Fertigungslinie erhebliche Probleme verursachen kann (z.B. Scherben in der Presse, fehlerhafte Sensorinformationen, Verlust des Gasfüllstandes durch Lockerung des Glaselementes an Stellen entlang des Rahmens, etc.) Ein Sensor misst den Abstand zwischen der einzelnen Glasscheibe und dem Sensor selbst im Abstand von 10-20 mm in Transportrichtung. Die maximale Messtoleranz beträgt +/- 0,4 mm. Lesen Sie mehr: BowScanner
Exakte Abstandsmessung
Das EDM-System, das als Option zum LineScanner erhältlich ist, kann Ihnen genaue Informationen über die Abmessungen Ihrer Glasscheibe liefern. Die Genauigkeit beträgt +/- 0,25 mm, unabhängig von der Länge des Glases. Kein anderes System in der Glasindustrie - ohne eine hochpräzise und sehr teure Transportlösung - erlaubt es, die Abmessungen eines Glases mit einer solchen Genauigkeit zu überprüfen. Etwas, das Sie nur beim LineScanner powered by SOFTSOLUTION finden können.
Interesse an LineScanner?
Sichern Sie sich Kundencommitments und bringen Sie Ihre Chancen mit einer vollständigen, präzisen Online-Inspektion in Echtzeit voran.
LineScanner. FAQ
Alles, was Sie wissen müssen über Verwerfung, Anisotropie und neue Funktionen.
Was ist der LineScanner?
Der LineScanner von Softsolution ist ein automatisiertes Qualitätsprüfsystem für transparentes Flachglas. In einem einzigen Scan erkennt er Oberflächenfehler, Kantenfehler und Maßabweichungen und ersetzt die manuelle Sichtprüfung.
Welche Glasprodukte kann der LineScanner inspizieren?
Der LineScanner inspiziert einzelne Scheiben, Isolierglaseinheiten, Autoglas, bearbeitetes Glas, Polycarbonat und Folien – sowohl in horizontalen als auch in vertikalen Produktionslinien.
Welche Fehler erkennt der LineScanner?
Der LineScanner erkennt Kratzer, Einschlüsse, Verschmutzungen, Beschichtungsfehler, Kantenausbrüche und Fehler im Siebdruck. Außerdem prüft er Abmessungen, Position und Durchmesser von Bohrungen, Logos, Glasdicke und Beschichtungsseite.
Wie genau ist die Maßkontrolle des LineScanners?
Mit dem optionalen System zur exakten Entfernungsmessung (EDM) misst der LineScanner die Glasabmessungen mit einer Genauigkeit von ±0,25 mm – unabhängig von der Glaslänge und ohne die Zykluszeit zu beeinflussen.
Kann der LineScanner die Vorspannqualität messen?
Ja. Der am Vorspannofen installierte LineScanner misst bei jeder Glasscheibe Anisotropie/Isotropie (%) und Kantenstress (MPa) und liefert den Ofenbedienern Echtzeit-Feedback.
Wie nutzt der LineScanner KI?
Der LineScanner nutzt KI, um Fehler zu kategorisieren, und lernt aus dem Feedback der Bediener, um Fehlausschleusungen zu reduzieren. Die Funktion Smart Defect Control weist jedem Fehler einen Sichtbarkeitswert zu, sodass Bediener die Prüfempfindlichkeit mit einem einzigen Drehregler einstellen können.
Welche Auflösung bietet der LineScanner?
Der LineScanner scannt mit bis zu 200 dpi und 16-Bit-Technologie (65.536 Graustufen) und ermöglicht so eine zuverlässige Fehlererkennung selbst bei dunklem Glas mit einer Lichttransmission von nur 15 %.
