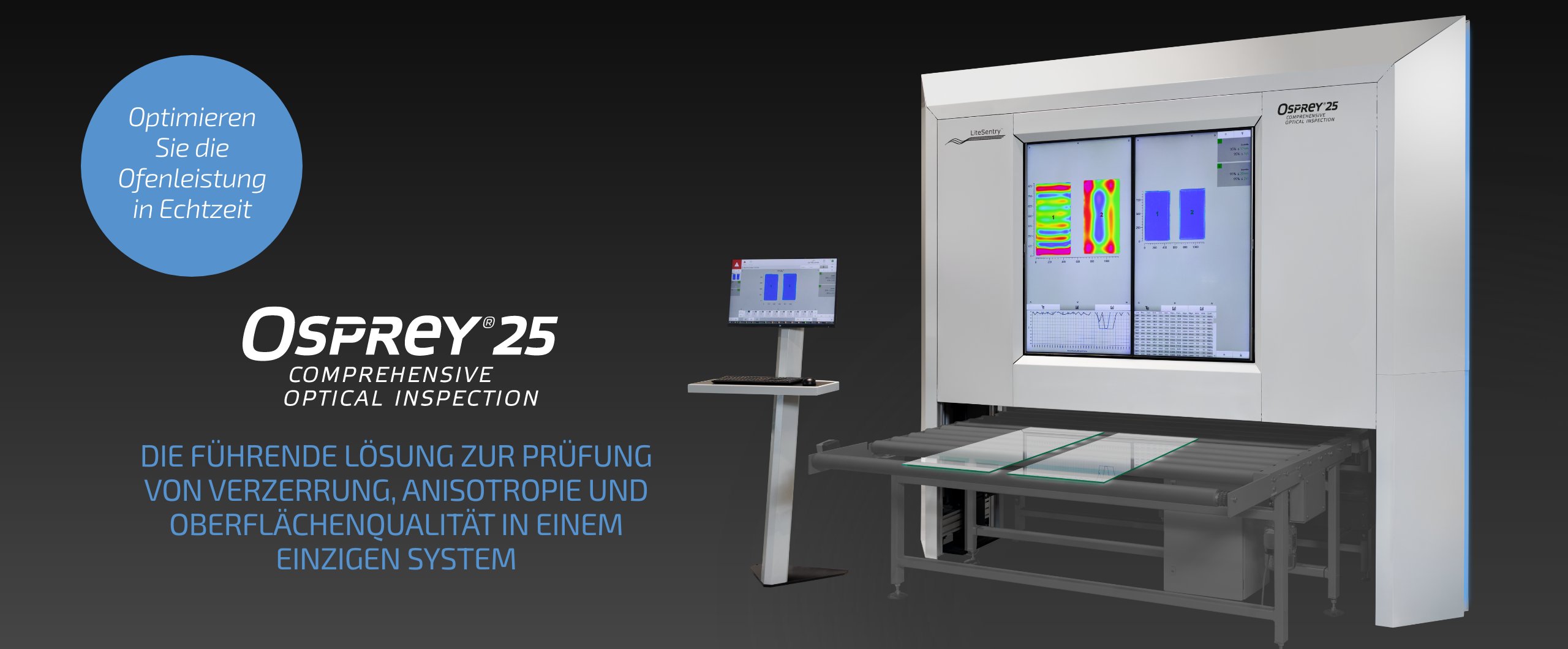

Osprey®25 Umfassende Optische Inspektionssysteme für Glas
LiteSentrys revolutionäre Osprey® Inspektionssysteme umfassen die einzigen leistungsstarken Systeme, die die wachsenden Anforderungen führender Architekten und Glaslieferanten erfüllen und übertreffen, einschließlich vorgeschriebener Verzerrungs- und Anisotropiemessungen sowie neuer Funktionen zur Oberflächen- und Kantenqualitätsprüfung oder Geometriemessungen.
Interessiert an unserem Osprey®?
Innovative optische Technologie ermöglicht Echtzeit-, Online-, vollständige, präzise und genaue Inspektionen, garantiert höchste Qualität und spart gleichzeitig Zeit und Kosten. Sichern Sie Kundenverpflichtungen und erweitern Sie Ihre Chancen mit Osprey®.
OSPREY®25 VERZERRUNG & ANISOTROPIE
Wichtigste Anwendung: Härteöfen
Missst Anisotropie, Skunkstreifen, Bauchbinden
Misst alle Arten von Verformung, Ebenheit, Größe, Dicke und Beschichtung
Erkennt in Echtzeit gebogene oder bistabile Glasscheiben 100% jeder Glasscheibe (Lite) wird gemessen; Daten werden erfasst und gespeichert.
Erfüllt oder übertrifft die Spezifikationen von Vitro CF, Guardian SF, der US-Regierung und führender Architekturhersteller
Eingebauter Barcode-Scanner zur Verfolgung jedes Teils in der Qualitätsdatenbank
Zertifiziert nach ASTM-, ISO- und EN-Anforderungen an die Optik
Kompatibel mit jeder Marke von Härteöfen
OSPREY®25 VERZERRUNG
Wichtigste Anwendung: Härteöfen
Misst alle Arten von Verformung, Ebenheit, Größe, Dicke und Beschichtung
100% jeder Glasscheibe wird gemessen; die Daten werden erfasst und gespeichert.
Erfüllt oder übertrifft die Spezifikationen von Vitro CF, Guardian SF, der US-Regierung und führender Architekturhersteller
Eingebauter Barcode-Scanner zur Verfolgung jedes Teils in der Qualitätsdatenbank
Zertifiziert nach ASTM-, ISO- und EN-Anforderungen an die Optik
Kompatibel mit jeder Marke von Härteöfen
OSPREY®25 ANISOTROPIE
Wichtigste Anwendung: Härteöfen
Missst Anisotropie, Skunkstreifen, Bauchbinden
Erkennt gebogene oder bi-stabile Glasstücke in Echtzeit
Jede Glasscheibe wird gemessen, die Daten werden erfasst und gespeichert.
100% jeder Glasscheibe wird gemessen; die Daten werden erfasst und gespeichert.
Erfüllt oder übertrifft die Spezifikationen von Vitro CF, Guardian SF, der US-Regierung und führender Architekturhersteller
Eingebauter Barcode-Scanner zur Verfolgung jedes Teils in der Qualitätsdatenbank
Zertifiziert nach ASTM-, ISO- und EN-Anforderungen an die Optik
Kompatibel mit jeder Marke von Härteöfen
OSPREY®25 TRANSMISSIVE VERZERRUNG
Hauptanwendung: Kaschieranlagen,
Extrudierte Kunststoffplatten
Misst die übertragene Verzerrung (Brechkraft) von Flachglas- und Kunststoffplatten
Die transmittierte Planität wird über 100% des Produkts in Dioptrien gemessen.
Direkte Messung von Brechkraft und Winkelabweichung gemäß DIN 52305 §9.2 und §9.1
Echtzeitdaten zu Planität und Ebenheit unmittelbar nach der Extrusion, dem Autoklav oder auf einer kontinuierlichen Bahnanwendung
Eingebauter Barcode-Scanner zur Verfolgung jedes Teils in der Qualitätsdatenbank
Zertifiziert nach ASTM-, ISO- und EN-Anforderungen an die Optik
Neue Funktionen für Oberflächen- und Kantenqualität
- Oberflächenqualitätsprüfung (Kratzer, Flecken und vieles mehr)
- Kantenausbrüche
- Maßprüfung
- Logo-Position & Qualitätsprüfung
- Weißer Schleier
- Datenmatrix-Code-Interpretation
Wir setzen den Standard in der Qualitätskontrolle.
Das Osprey® 25 ist das einzige System auf dem Markt, das sowohl optische Verzerrung als auch Anisotropie misst und dabei die Anforderungen führender Architekten und Glaslieferanten erfüllt und übertrifft. Entwickelt in Partnerschaft mit Stress Photonics, dem globalen Anbieter für optische Spannungsanalyse, misst unsere revolutionäre Erkennung Anisotropie, Ebenheit und über 15 Arten optischer Verzerrung.
- Planität
Inspektion - Anisotropie
Inspektion - Transmissive
Planitätsinspektion - Overall Bow
Erkennung - OBR - Anisotropie vs.
Planität - Wirtschaftlicher Nutzen -
Rentabilität der Investition - Technisch
Daten
Optische Verzerrungen in Glas werden durch mangelnde Ebenheit verursacht
Mit patentierten Optiken, Hochgeschwindigkeitskameras und leistungsstarken Algorithmen messen der Osprey 10 Distortion und der Osprey 10 Complete alle Arten von optischer Planität, nicht nur Verformungen wie Roller Wave oder Edge Kink.
| Roller Wave | Vogelperspektive* | Sattelbogen* |
| Kantenknick | Bildeinrahmung* | Ölgerinnung oder Bi-Stabilität* |
| Lokaler Bogen* | Bauchbinden* | Soft-center* |
| Taschen- oder Hammerverzerrung* | Kantenanhebung* | Knick in der Mitte* |
| Seitlicher Knick* | Ecklift* | Vertikaler Knick* |
Anisotropie verursacht Schillern. Dies tritt auf, wenn unausgewogene Restspannungen selektiv natürlich polarisiertes Licht reflektieren, wie z. B. blauer Himmel oder Wasserreflexe.
Das Osprey 10 misst die Drehung von polarisiertem Licht in Nanometern sowie alle Arten von Verzerrungen.
Das Osprey10 Transmissive Distortion ermöglicht die Online-Prüfung der transmittierten Verzerrung (Brechkraft) von Flachglas und Kunststoffplatten in Echtzeit.
OBR ist ein von LiteSentry entwickelter Qualitätstest in Verbindung mit einem hochmodernen neuronalen Netzwerk, das verbogene oder bi-stabile Glasstücke in Echtzeit erkennt und die Ergebnisse zusammen mit anderen Osprey-Daten anzeigt, bevor die Stücke vom Entnahmetisch des Ofens entfernt werden.
Anisotropie und Verzerrung sind NICHT dasselbe
Einige Prüfsysteme, die die Anisotropie messen, behaupten, Verformungen vorhersagen und messen zu können. Anisotropie und Verformung sind jedoch zwei sehr unterschiedliche Eigenschaften, die unterschiedliche Messungen erfordern, um fehlerhafte Teile zu erkennen.
| Nutzen Sie | Verbesserung | Wert | Jährliche Kosteneinsparungen |
|---|---|---|---|
| Qualitätsverbesserung | Reduzieren Sie Produktrückgaben | Vermeiden Sie Kosten von $1.000-$20.000 pro Vorfall für Reparatur oder Ersatz | Typisch $20.000 |
| Verbesserte Ausbeute | Verringerung der Verluste bei der nachgelagerten Fertigung (IG und Laminierung) | Vermeiden Sie Verluste von $50 pro IG, $150 pro Laminat, jeweils 10 pro Monat | $24,000 |
| Verbesserter Durchsatz | Bessere Prozesskontrolle erhöht die Effizienz des Ofens | Bis zu 5% Produktionsgewinn von 630 Quadratmetern = $4.750/Monat | $57,000 |
| Verringertes Quench Break | Bessere Prozesskontrolle verringert den Verlust durch Abschreckbruch | 1% Produktionsgewinn von 125 Quadratmetern = $950/Monat | $11,400 |
| Reduzierte Arbeit | Die maschinelle Prüfung 100% ersetzt die menschliche Offline-Prüfung | Einsparung von bis zu 25% FTE (2-Schicht-Produktion) | Bis zu $25.000 |
| Größere Kundenzufriedenheit | Höhere Produktqualität; positivere Marktwahrnehmung des Unternehmens | Mehr wettbewerbsfähige Angebote; Chancen auf neuen, margenstarken Märkten | $$$$$ |
Die Annahmen beruhen auf den Daten der derzeitigen Osprey-Nutzer:
Typische Ersatzkosten spiegeln eine Mischung aus Produkten für den privaten, gewerblichen und industriellen Gebrauch wider
12.500 Quadratmeter (134.000 sf) pro Monat typische Produktion durch Temperieranlage
Durchschnittlicher Gesamtwert des gehärteten Produkts (einschließlich Glas- und Vorspannkosten) = $10/Quadratmeter ($.95/sf)
Arbeitskosten einschließlich Gehalt und Sozialleistungen = $50.000/Jahr
Links: 3D-Bild einer nahezu flachen Glasscheibe. Rechts die gleiche Glasscheibe mit HOHER Anisotropie
Links: 3D-Bild einer Glasscheibe mit Taschenverzerrung. Rechts die gleiche Glasscheibe mit NIEDRIGER Anisotropie
Osprey® Beyond distortion – Die einzige optische Technologie, die alle Formen von Verzerrungen zusammen mit Oberflächen- und Kantenqualität sowie Geometriemessung misst.
Osprey® wurde entwickelt, um mit seinen vollständigen, präzisen und genauen Inspektionen Ihr Endergebnis zu verbessern und Ihre Chancen zu erhöhen.
