CulletScanner
Automatische Fragmentationsbildanalyse mit optionaler Anisotropie- und Kantenspannungsfunktion

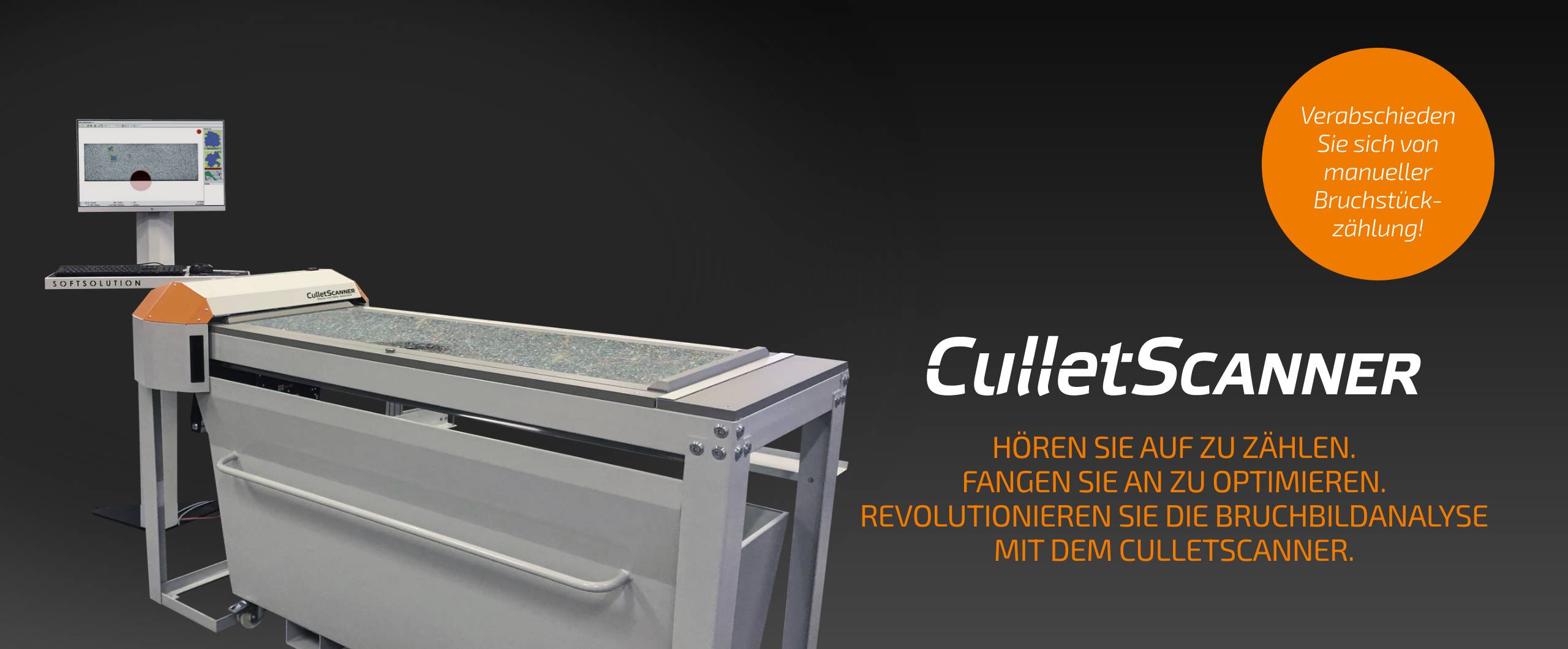

Das CulletScanner von Softsolution mit neuer Kippfunktion scannt mit höchster Auflösung jedes gehärtete Glas, wie z.B. Architektur-, Automobil-, Fensterglas und Duschtüren. Jedes Fragment wird aus einem 90°-Winkel betrachtet und das gesamte Fragmentierungsbild eines Prüfglases wird innerhalb von Sekunden präzise und vollständig ausgewertet.
Position, Größe, Länge, Fläche und Gewicht werden bestimmt und jeder Scan eines Fragmentierungsbildes wird mit höchster Präzision und Schärfe digital gespeichert. Selbstverständlich werden auch Ausschlussbereiche entlang der Außenkontur und der Auftreffpunkt berücksichtigt. Anschließend wird automatisch ein Zertifikatsausdruck im PDF-Format erstellt.
Interessiert an unserem CulletScanner
Scrollen Sie nach unten für weitere Details:
Die neue Sicht der Dinge
CulletScanner von Softsolution
Vollautomatische Fragmentierungsbildanalyse für verschiedene Glastypen
Erfassen der längsten, größten und kleinsten Fragmente - viele Standards verfügbar
Präzise Berechnung von Länge, Fläche und Gewicht jedes einzelnen Fragments
Kantenspannung und Korrelation zur Oberflächenspannung (Näherung)
Anisotropie
Automatische Zählung
Beruhigen Sie sich durch den Einsatz innovativer Technologie
Das CulletScanner analysiert die gesamte Glasscheibe und prüft vollautomatisch die Bereiche mit den meisten, wenigsten, größten und längsten Bruchstücken. Diese Positionen werden hervorgehoben und erneut analysiert.
Die zugehörige CulletScanner-Software bietet alle gängigen und bekannten Normen in diesem Bereich (EN 12150, EN 14179, EN 14428, EN 31129.NFF, R 43, ANSI Z97.1-2004, CAN/CGSB-12.1M). Das CulletScanner zählt konsequent, stabil und nachvollziehbar!
Ein Scan - eine Menge nützlicher Daten
Mit Hilfe der Software werden alle Daten anschließend ausgewertet und gespeichert. Ein Zertifikatsausdruck listet die Ergebnisse der Bruchbildanalyse mit allen Analysebereichen, der zugehörigen Reihenfolge, dem Ofentyp und natürlich einem Gesamtergebnis auf.
Technische Details
Individuelle Größen
Elektronisch angetriebene Scanbrücke, schwenkbar, vollautomatisch
Basierend auf echter Scantechnologie, bis zu 200 dpi Bildspeicherung in höchster Auflösung - kein Qualitätsverlust
Druck der Bescheinigung
Automatische Zählung und Analyse der einzelnen Scherben
Archivierung
Speichert jeden Test in einer digitalen CulletScanner-Projektdatei
- Individuell konfigurierbar
- Standardtisch für Glasgrößen von 1100 x 360 mm (Der CulletScanner kann auch in jeder beliebigen Sondergröße hergestellt werden)
- Einsichtnahme in einzelne Blätter
- Das Glas muss eine Transparenz von 15 - 99 % aufweisen.
- Maximale Abtastgeschwindigkeit: 20 Meter/Minute
- Glasdicke: 2,3 - 20 mm
- Stromanschluss: 230 V, 16 A, 50Hz, einphasig, getrennter Nullleiter und Erdung
- Betriebssystem: Windows 7 oder höher
Archiv & Zertifikat
Jeder Fragmentierungstest wird digital gespeichert und in höchster Präzision und Definition archiviert.
Es besteht keine Notwendigkeit, Blaupausen oder ähnliches zu speichern, da der vollständige Bericht jederzeit ohne Qualitätsverlust wieder geöffnet werden kann.
Schließlich wird ein PDF-Zertifikat mit allen notwendigen Informationen über den Scanvorgang erstellt.
Beruhigen Sie sich durch den Einsatz innovativer Technologie.
Das CulletScanner scannt mit hoher Auflösung alle Frakturmuster und analysiert sie präzise innerhalb von Sekunden.
