Das Inspektionsparadoxon bei großen Premium-Verglasungseinheiten

Von Mika Eronen, Senior-Experte für Glasverarbeitung bei Global Glass Specialists

Vor einiger Zeit stand ich vor einer großen 4,8 x 2,6 m IGU-Einheit, während ich eine Qualitätskontrolle durch Dritte beaufsichtigte. Ein paar Wochen später überwachte ich die Herstellung von IGU-Einheiten mit über 5 Metern Länge, und das brachte mich zum Nachdenken über die aktuellen Methoden der Qualitätskontrolle und die normativen Vorschriften in Bezug auf diese massiven, großen Premium-Verglasungseinheiten, die in Architekturprojekten immer häufiger werden.

Angesichts der Herausforderung, diese Einheiten in Innenräumen manuell auf Mängel zu prüfen, ist die Machbarkeit der manuellen Inspektion dieser größeren Einheiten nicht nur fraglich, sondern zunehmend methodisch schwach. Das Problem ist nicht nur die Arbeitskraft. Es geht um Wiederholbarkeit, Zugang und Relevanz. Wenn die Inspektionsmethode nicht mit gleichem Betrachtungsabstand, Winkel, Lichtverhältnissen und Urteil von Scheibe zu Scheibe reproduzierbar ist, ist sie bereits eine schwache Kontrollmethode für hochwertiges Architekturglas. Das ist das Paradoxon: Glaseinheiten sind größer, komplexer und kritischer als je zuvor, doch in vielen Fällen werden sie immer noch hauptsächlich durch manuelle Inspektion beurteilt.

Und da eine Isolierglaseinheit per Definition eine hermetisch verschlossene Baugruppe aus mindestens zwei durch Abstandhalter getrennten und am Rand abgedichteten Scheiben ist, ist jeder Mangel auf den zum Scheibenzwischenraum gerichteten Oberflächen ohne Öffnung der Einheit nicht zugänglich. Ebenso sind bei Verbundglaseinheiten die Innenflächen unerreichbar, da die Glasscheiben und die Zwischenschicht dauerhaft miteinander verbunden sind.

Was die Normen tatsächlich bewerten

Das aktuelle EN-Rahmenwerk ist darauf ausgelegt, eine wiederholbare Abnahmebedingung zu schaffen, nicht jede reale Fassaden-Betrachtungssituation nachzustellen. EN 1279-1:2018 behandelt die optische und visuelle Qualität von IGUs, und die üblicherweise angewandte EN-basierte Inspektionsbedingung prüft die Einheit in Transmission, nicht in Reflexion, aus einer Entfernung von mindestens 3 m, wobei die Blickrichtung so senkrecht wie möglich zur Glasoberfläche ist, bei diffusem Tageslicht, ohne direktes Sonnenlicht oder künstliche Beleuchtung. Für die Beurteilung von außen werden der Einbauzustand und die übliche Betrachtungsdistanz berücksichtigt, aber immer noch mit mindestens 3 m. Die Abnahme erfolgt innerhalb dieser definierten Bedingungen und zonenbasierten Kriterien. Die sichtbare Fläche wird ebenfalls in Zonen unterteilt, wobei der Randbereich und der Hauptsichtbereich hinsichtlich zulässiger Mängel unterschiedlich behandelt werden. Das Hadamar-Prüfkriterium ist ebenfalls ein weit verbreitetes und anerkanntes Kriterium, das in vielerlei Hinsicht eine wesentlich strengere Methode mit verschiedenen Überlegungen ist.

Aus Sicht eines Qualitätssystems ist das logisch. Es gibt dem Verarbeiter und dem Prüfer eine gemeinsame Grundlage. Es simuliert jedoch nicht die optische Realität eines fertigen Gebäudes in seiner realen Umgebung. Es simuliert kein reflektiertes Wasser, keine tief stehende Abendsonne, keine schräge Betrachtung, keinen dunklen Waldrand, keinen hellen Seehintergrund oder die stark lokalisierten Bedingungen, die einen schwachen Mangel plötzlich für das Auge sichtbar machen. Darüber hinaus ermöglicht es der regulierenden Partei nicht, Bewertungskriterien beispielsweise für mögliche Anisotropie, Kondensation, Interferenz und andere festzulegen.

Dieser Unterschied zwischen standardisierter Abnahme und realer Wahrnehmung ist der Kern des Inspektionsparadoxons

Wärmebehandlung fügt eine zusätzliche Komplexitätsebene hinzu

Hier beginnt sich das Paradoxon zu vertiefen. Die thermische Behandlung von Glas, sei es Vorspannen oder Teilvorspannen, bringt verschiedene Verzerrungsmechanismen mit sich, die dem Prozess innewohnen. EN 12150 behandelt Verzerrungsphänomene wie Gesamtverformung, Kantenanhebung und Walzenwellenverzerrung. Aus ergänzenden Branchenrichtlinien und Erfahrungen wissen wir außerdem, dass thermisches Vorspannen und Teilvorspannen auch zu bistabilen Verformungszuständen, Weißschleier, Anisotropie, Walzenabdrücken, Walzenkorrosion und mehr führen können.

Aus praktischer Erfahrung lässt sich sagen, dass die Durchführung einer Gesamtverformungsmessung bei einer großen Glasscheibe, beispielsweise über 4 Meter, mit der in EN 12150 beschriebenen Methode nur einen sehr begrenzten praktischen Wert hat. Noch bedenklicher ist die Tatsache, dass die Fragmentierungsprüfung zur Bestimmung der mechanischen Haltbarkeit mit Prüfkörpern von 1100 x 360 mm durchgeführt wird. Angesichts der Prozessvariablen beim Vorspannen, die die Fragmentierung beeinflussen, weist der derzeitige, auf Prüfkörpern basierende Prüfansatz eine deutliche Lücke auf, wenn er auf deutlich größere Produktionsscheiben angewendet wird. Während einige Hersteller die Fragmentierung mit größeren Scheiben testen und spezifische Prüfungen zur Sicherstellung einer gleichmäßigen Spannungsbildung durchführen, bleibt der Standard offen für Risiken, die zu Verletzungen und Schäden führen können.

Dennoch sind diese mechanischen Eigenschaften wichtig, da Reklamationsfälle in der Architektur oft eine Kombination verschiedener Mechanismen sind. Eine Einheit kann hinsichtlich sichtbarer Punktfehler in der Transmission akzeptabel sein, dennoch aber störende Spiegelbildverzerrungen durch Walzenwellen oder Kantenanhebung aufweisen. Eine beschichtete Scheibe kann eine weitere optische Variable hinzufügen, da Low-E-Beschichtungen selbst unter bestimmten Lichtbedingungen Schleier zeigen können. Ein Verbundaufbau fügt zusätzliche Schnittstellen hinzu, und die Anzahl der Scheiben und Zwischenschichten erhöht die Wahrscheinlichkeit sichtbarer Fehler, da jede Lage weiteres Potenzial für Defekte und optische Einflüsse einbringt. Andererseits kann die Laminierung einige Fehler aus der Vorbehandlung, Handhabung und dem Vorspannen verdecken.

Wo die Sichtbarkeit der Fassade das Ergebnis verändert

Die Branchenerfahrung hat eindeutig gezeigt, dass die Sichtbarkeit nicht nur von der Glasqualität selbst abhängt, sondern auch von den Umgebungsbedingungen am Bauort. In der Branche ist bekannt, dass die Sichtbarkeit von Anisotropie von der Einbausituation, der Glasqualität, dem Glastyp und dem Aufbau der Glaseinheit abhängt und dass selbst geringe Anisotropien unter ungünstigen Bedingungen sichtbar werden können. In der Praxis bedeutet dies, dass eine Scheibe, die bei der kontrollierten Werksprüfung akzeptabel erscheint, im Einsatz visuell störend werden kann, wenn die Fassade den richtigen Teil des Himmels im richtigen Winkel reflektiert.

Dies ist nicht auf Anisotropie beschränkt. Das Vorspannen kann Schleier, Irisieren, Walzenkorrosion, Walzenkratzer und andere optische Effekte verursachen. Diese können bei Streiflicht und unter wechselnden Licht- und Umgebungsbedingungen stärker auffallen. Mit anderen Worten: Die Reklamation bezieht sich oft nicht darauf, dass das Glas eine Maß- oder Sicherheitsanforderung nicht erfüllt. Es geht darum, dass das Gebäude schließlich einen optischen Effekt offenbart, den die normierten Prüfbedingungen der EN-Regelwerke nicht effektiv reproduzieren sollten.

Warum die manuelle Inspektion mit zunehmender Größe schwächer wird

Mit zunehmender Glasgröße ist die Schwäche der manuellen Inspektion nicht mehr nur ergonomisch. Sie wird methodisch. Eine sehr große Scheibe ist schwieriger bei konstanter Geometrie zu prüfen, schwieriger gleichmäßig in Innenräumen zu beleuchten, schwieriger im gesamten Bereich in einem zusammenhängenden Blickfeld zu beurteilen und schwieriger objektiv von Einheit zu Einheit zu vergleichen. Das Problem verschärft sich erneut, wenn der Aufbau komplex ist. Die auf EN basierende Qualitätsrichtlinie skaliert ausdrücklich die zulässige Fehleranzahl entsprechend der Anzahl der Glaskomponenten im Aufbau, was daran erinnert, dass mehrteilige Einheiten optisch nicht mit einer einfachen Zweischeiben-Konstruktion gleichzusetzen sind.

Die manuelle Inspektion hat dennoch ihren Wert. Sie ist nützlich für offensichtliche Handhabungsschäden, grobe Verunreinigungen, Kantenschäden und die abschließende menschliche Kontrolle. Für hochwertige Großformateinheiten ist sie jedoch eine schwache primäre Inspektionsmethode für kleine Fehler und subtile, kontrastarme, prozessbedingte optische Phänomene. In diesem Fall hängt das Ergebnis zu sehr davon ab, wer, von wo, bei welchem Licht und wie lange geprüft hat. Das ist nicht robust genug, wenn ein übersehener Fehler extrem teure Folgeschäden auslösen kann.

Moderne Scannertechnologie

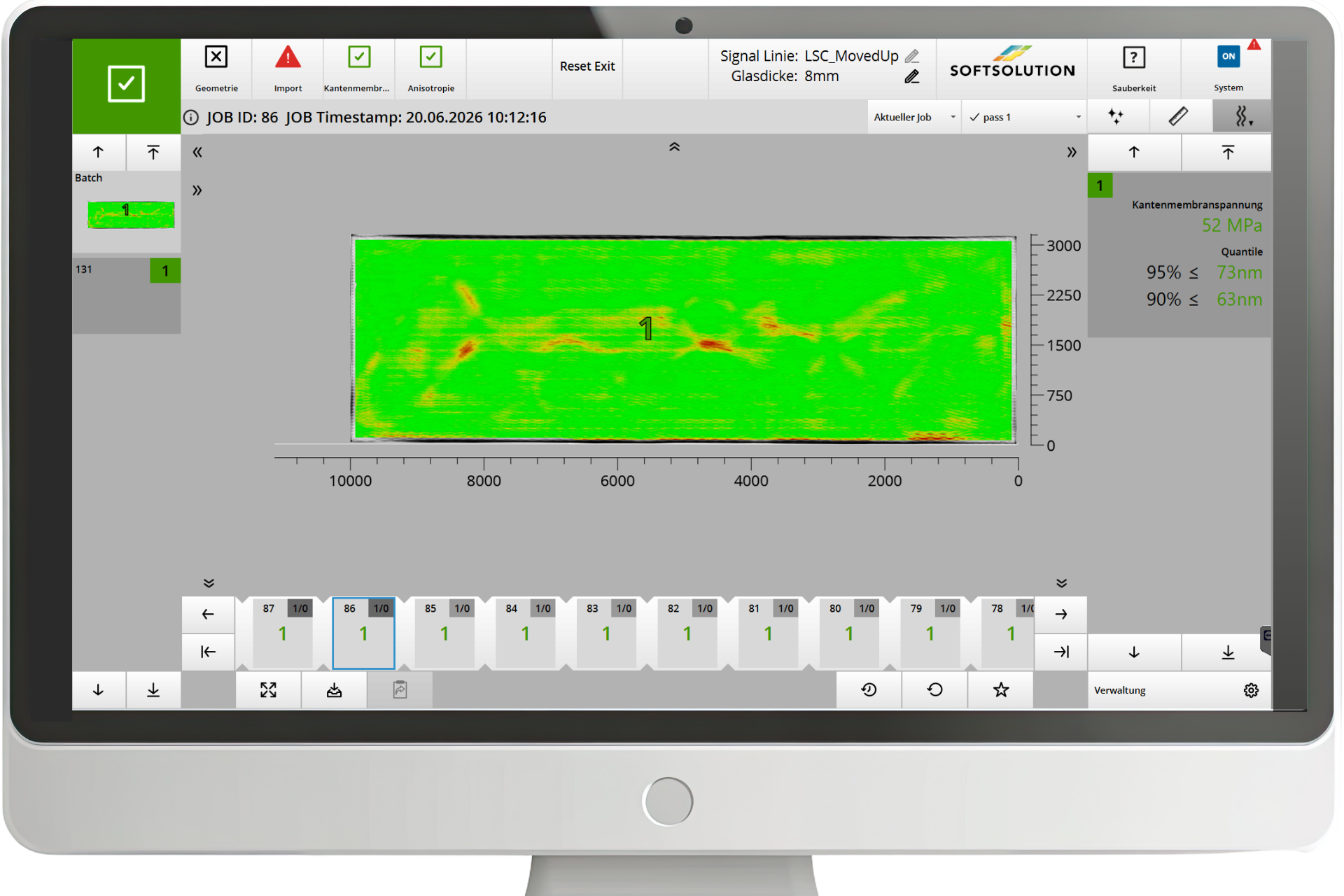

Die Glasscannertechnologie ist längst kein reines Forschungsthema mehr. Moderne Online-Scannersysteme sind seit Jahren direkt nach dem Vorspannofen industriell im Einsatz, doch heute befindet sich ihre Leistungsfähigkeit auf einem neuen Niveau und entwickelt sich stetig weiter. Sie verändern die Qualitätslogik an der richtigen Stelle: vor der Laminierung, vor und während des Isolierglas-Montageprozesses und vor dem Versand. Systeme wie das Osprey®25 von Softsolution–LiteSentry sind für die Echtzeit-, Scheibe-für-Scheibe-Inspektion von wärmebehandeltem Glas konzipiert und dokumentieren gemessene Qualitätsdaten, die eine manuelle Inspektion nicht mit derselben Konsistenz reproduzieren kann. Ihre Relevanz liegt nicht darin, dass sie eine installierte Fassade besser inspizieren, sondern dass sie dem Verarbeiter ermöglichen, kritische Qualitätsparameter zu identifizieren, zu messen und zu dokumentieren, bevor eine fehlerhafte Glasscheibe Teil einer viel teureren End-Einheit wird.

Für wärmebehandeltes Architekturglas ist dies ein entscheidender Wandel. Die aktuelle Scanntechnologie kann die Oberflächentopografie in faszinierender Detailgenauigkeit und Präzision dokumentieren. Messgrößen wie Gesamtbiegung, Walzenwellen und Kantenknick oder kantenhubbedingte Verzerrungen können nun auch optische Verzerrungen in Millidioptrien quantifizieren, anstatt die Entscheidung allein dem subjektiven visuellen Urteil zu überlassen. Parallel dazu können Anisotropie und Weißschleier jetzt online an jeder Scheibe gemessen werden, sodass Ofenbediener während der Produktion reagieren können, anstatt das Problem erst später bei der Montage oder im schlimmsten Fall auf der Baustelle zu entdecken. Weitere zerstörungsfreie optische Spannungsmessverfahren entwickeln sich ebenfalls weiter – wie bekannt, korrelieren die Druckspannungsniveaus in vorgespanntem Glas direkt mit den Bruchergebnissen. Eine weitere potenzielle Lösung für die Lücke in den regulatorischen Normen existiert. Scheibenweise Qualitätsdaten können nun auf eine Weise erfasst werden, die eine manuelle Inspektion einfach nicht leisten kann.

Die Bedeutung dieser Entwicklung ist ebenso praktisch wie technisch. In einer versiegelten Isolierglaseinheit oder einer Verbundglasscheibe ist eine schlechte Scheibe kein lokales Ärgernis. Sie kann zur Ablehnung oder zum Austausch der gesamten Einheit führen. Bei großformatigen Premiumverglasungen verlagert die automatisierte Scannerinspektion daher die Qualitätskontrolle in Echtzeit auf das Vorspannen, aber auch vorgelagert auf das richtige Stadium vor dem Vorspannen, wo der Verarbeiter noch eine realistische Chance hat, den Prozess zu korrigieren, bevor Kosten, Ausschuss und Projektrisiko eskalieren. In manchen Projekten können die Kosten einer fehlgeschlagenen Lieferung, einer Austauschaktion oder einer Nachbesserung vor Ort leicht die Kosten des Scanners übersteigen, der dies hätte verhindern können.

Diskussion – Welche Spezifikationen könnten besser definieren

Angesichts aktueller Architekturglas-Trends und bestehender Inspektionstechnologien stellt sich die eigentliche Frage, ob die regulatorischen Standards jetzt aktualisiert werden sollten, um die aktuelle Branchensituation widerzuspiegeln. Sollten die Standards unterschiedliche Inspektionskriterien und -methoden für größere Glasgrößen und komplexe Glaseinheiten definieren und klarere Inspektionskriterien für sicherheitsrelevante Aspekte sowie für das Erscheinungsbild festlegen? Dies würde Inspektionsmethoden und -kriterien ermöglichen, die der Realität größerer, komplexerer und visuell anspruchsvollerer Projekte entsprechen.

Die Einführung scannerbasierter Inspektion wäre ein bedeutender industrieller Fortschritt und würde auch die Nachhaltigkeit unterstützen. Die Vermeidung von Ablehnung oder Austausch großer Glaseinheiten reduziert Ausschuss, Transport, Nachbearbeitung und die Verschwendung hochwertiger Materialien. Grundsätzlich würden richtig aktualisierte regulatorische Normen alle beteiligten Parteien schützen: Glasverarbeiter, Materiallieferanten, Planer, Entwickler und den Endkunden.

Schon bevor Standards aktualisiert werden, können Planer, Entwickler und Verarbeiter projektspezifische Kriterien für die Qualität des Spiegelbildes, die Mock-up-Bewertung und die erfassten Scannerdaten vor Produktionsbeginn definieren. Ohne diese Trennung finden zu viele Diskussionen erst nach der Montage statt, wenn der teuerste Teil des Prozesses bereits erfolgt ist. Die Standards bleiben notwendig, sind aber für große Premium-Isolierglaseinheiten nicht mehr ausreichend als einzige Qualitätssprache.

Schlussfolgerung

Das Paradoxon besteht nicht darin, dass die Standards grundsätzlich falsch sind. Sie sind veraltet und beschreiben unzureichende Inspektionsmethoden, wodurch Lücken für Fehler in der ästhetischen Leistung, aber auch in der Sicherheit entstehen. Das eigentliche Paradoxon ist, dass sie innerhalb ihrer eigenen kontrollierten Inspektionslogik korrekt sind, während Premium-Fassadenglas in einer völlig anderen optischen Realität beurteilt werden sollte. Für standardisierte kleinere Einheiten mag die manuelle Inspektion unter Standardbedingungen noch ausreichend sein. Für hochwertige, größere, wärmebehandelte, beschichtete oder anderweitig visuell kritische Isolier- und Verbundglaseinheiten ist sie als Hauptinspektions- und Abnahmemethode zunehmend unzureichend.

Der zweite Aspekt dieses Paradoxons ist, dass wir bereits bewährte automatische Inspektionssysteme haben, die in der Lage sind, die relevanten Qualitätsmerkmale effektiv zu messen und zu dokumentieren. Dennoch verlassen sich viele Verarbeiter weiterhin auf die manuelle Inspektion, und deren Endkunden wiederholen oft dieselbe zunehmend schwache Methode erneut auf Projektebene.

Die Richtung für die nahe Zukunft ist daher ziemlich klar. Die menschliche Inspektion bleibt notwendig, dient jedoch hauptsächlich zur Bestätigung, Überprüfung und zur Behandlung von Ausnahmen. Die primäre Qualitätskontrollmethode für große Premium-Einheiten muss sich auf objektives Scannen verlagern: Oberflächenfehler-Scannen, Dimensionsscannen, Ebenheits- und Verzerrungsmessung und, wo relevant, Anisotropiemessung direkt nach dem Vorspannen. Das ist der einzige realistische Weg zu wiederholbaren Qualitätsentscheidungen, bevor das Glas das Gebäude erreicht, wo die Kosten für das Auffinden des Fehlers am höchsten sind.
